Внедрение систем технического учета
Автоматизированные Системы Технического Учета Электроэнергии (АСТУЭ) отличаются лишь упрощенными юридическими действиями, которые необходимо осуществить для их внедрения. Но в любом случае этапы создания системы:
- Аудит энергосистемы предприятия - создание современной системы учета может основываться только на реальных цифрах и фактах;
- Разработка и согласование Технического задания на систему - длительность этапа от двух недель;
- Закупка и Монтаж оборудования на объектах и офисах;
- Запуск смонтированной системы в опытную эксплуатацию - длительность этапа не менее двух месяцев;
- Запуск системы в промышленную эксплуатацию - длительность этапа от одного месяца.
"Потребитель, не знающий собственных затрат - находка и прибыль поставщика"....[подробнее]
1. Экономические достижения и порядок на предприятии
Внедрение системы позволит провести целый комплекс мероприятий, результатом которых станет значительное снижение затрат на предприятии. Современная, дистанционно управляемая система учета позволит:
- Получать информацию вне зависимости от географии расположения объекта;
- Повысить точность учета энергоресурсов;
- Получать данные с точной привязкой ко времени суток - Управлять затратами предприятия и видеть результаты управления в реальном масштабе времени;
- Повысить технологическую дисциплину;
- Снизить уровень потребления
2. Автоматизация сбора данных о потребляемых ресурсах предприятия
Для получения экономических результатов, описанных выше, установкой одних новых счетчиков не обойтись. Нужна автоматизация сбора и обработки данных. Главный энергетик в своем кабинете будет получать всю информацию от счетчиков на компьютер.
- Компьютер будет формировать и печатать необходимые отчеты в требуемой форме;
- Компьютер будет строить графики;
- Подчиненным не надо ежедневно бегать и снимать показания со средств учета;
- Сотрудникам, имеющим соответствующий доступ к информации просто и оперативно получить ее в необходимой форме.
3. Внедрение на предприятии современных технологий
Внедрение автоматизированной системы учета позволит реально начать заниматься энергосбережением. Можно будет:
- Точно подсчитать и доказать, какую экономию будут приносить те или иные мероприятия. Таким образом, например, оправдать покупку нового энергосберегающего или технологического оборудования.
- Определить энергозатраты на конкретные технологические процессы. Совместно с тех. отделом изменить технологию, еще более снизить потребление электроэнергии и, следовательно, оплату за нее.
Принципиальные отличия Системы Технического Учета Электроэнергии (АСТУЭ) от системы коммерческого учета:
- Юридическая упрощенность - технический учет - это Ваше внутреннее дело, и многие этапы (ссылка на список - Этапы создания современной системы учета электроэнергии на Вашем предприятии) создания системы учета можно либо исключить, либо упростить;
- Техническая насыщенность - технический учет обычно оснащается функциями, которые в коммерческом учете либо невозможны, либо затруднительны – мониторинг, управление, сложная отчетность, технические потери, распределение, визуализация площадок учета и многое другое.

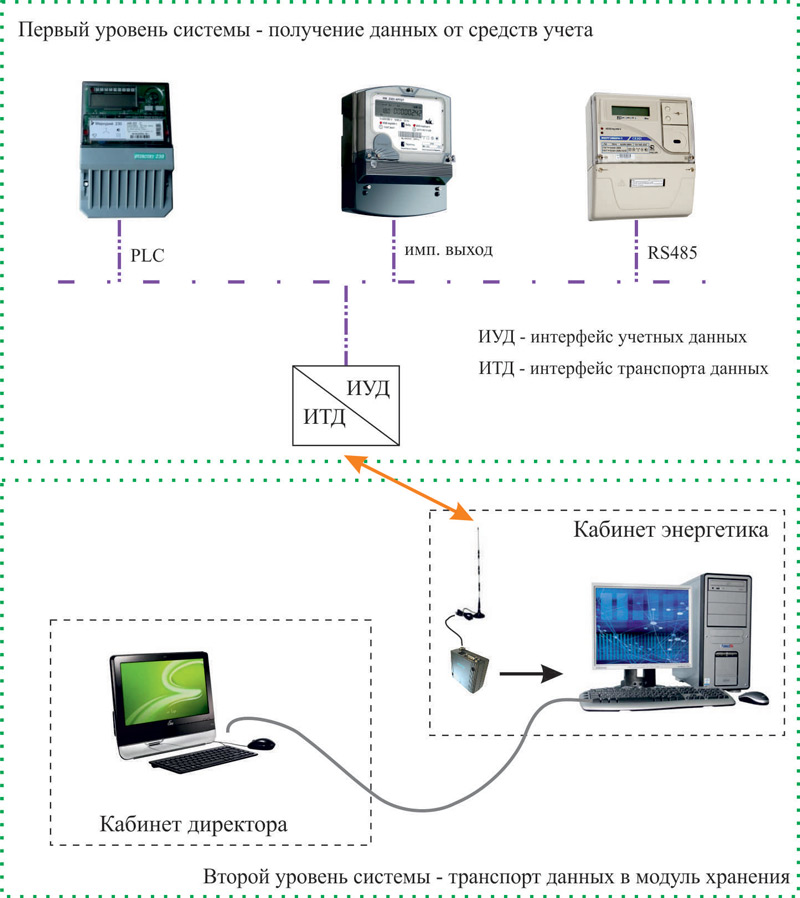

Краткая структура системы технического учета
Сбор данных от средств учета может осуществляться с использованием различных, оптимальных для вашего предприятия, технологий:
- GSM - передача данных с использованием канала оператора мобильной связи стандарта GSM. Преимущества - дальность. Недостатки - скорость обмена, необходимость постоянного дозвона.
- GPRS - передача данных с использованием канала оператора мобильной связи стандарта GSM по технологии GPRS. Преимущества - дальность, скорость обмена. Недостатки - необходимость наличия статического IP-адреса или специализированного вспомогательного оборудования.
- Zig&Bee - передача данных с использованием канала самоорганизующейся сети Zig&Bee. Преимущества – самоорганизация, перенос данных от одного к другому при малом радиусе действия одного, малое потребление, скорость обмена.
- RS485 - передача данных с использованием проводных технологий и интерфейса. Преимущества - скорость обмена, простота. Недостатки - монтаж, небольшая дальность.
- Ethernet - передача данных с использованием Интернет. Преимущества - скорость обмена, простота, неограниченная дальность. Недостатки - цена, необходимость программной поддержки.
- PLC - передача данных по проводам силовой сети (220В/380В). Преимущества - скорость обмена, простота. Недостатки - радиус действия в зоне одной подстанции, неполнофункциональность и зависимость от типа оборудования.
- RADIO - передача данных с использованием радиоканала (например на частоте 433 МГц). Преимущества - простота. Недостатки - малый радиус действия и его зависимость от скорости передачи.
Коллектив нашей компании предлагает вам несколько готовых технических решений для реализации в различных областях жизнедеятельности вашего предприятия:
| Краткая применяемость системы учета | Канал передачи данных | Тип используемых счетчиков | Краткая функциональность системы | |
|---|---|---|---|---|
| Учет электрической энергии в секторе рыночной торговли | Первый уровень – PLC или Zig&Bee Второй уровень - GSM (GPRS) | Счетчики с импульсным (телеметрическим) выходом или встроенным Zig&Bee | Получение данных о потреблении электрической энергии, профилях нагрузки, отчетность. Управление потреблением – отключение нагрузки. Передача данных на неограниченное расстояние. Работа в Web-приложении. | |
| Учет электрической энергии в коттеджных поселках, садовых товариществах, дачных и огородных участках | Первый уровень - PLC Второй уровень - GSM (GPRS) | Счетчики с внутренним PLC-модемом: Меркурий 200, 201, 202 Меркурий 230 AR(T) СЕ102, СЕ301, СЕ303 | Получение данных о потреблении электрической энергии, профилях нагрузки, отчетность. Передача данных на неограниченное расстояние. Работа в Web-приложении. Контроль хищений электроэнергии. Балансовые процедуры. | |
| Учет электрической энергии в ОСМД – квартиры, лифты, подъезды, и т.п. | Первый уровень – PLC или Zig&Bee Второй уровень - GSM (GPRS) | Счетчики с внутренним PLC-модемом: Меркурий 200, 201, 202 Меркурий 230 AR(T) СЕ102, СЕ301, СЕ303 | Получение данных о потреблении электрической энергии. Передача данных на неограниченное расстояние. Работа в Web-приложении. Контроль хищений электроэнергии. Балансовые процедуры. Формирование биллинговых документов. | |
| Учет электрической энергии в системах освещения районов, парковых зон, транспортных магистралей и т.п. | Первый уровень – PLC или GSM Второй уровень - GSM (GPRS) | Счетчики с внутренним PLC-модемом: Меркурий 200, 201, 202 Меркурий 230 AR(T) СЕ102, СЕ301, СЕ303 Счетчики с портом RS485 | Получение данных о потреблении электрической энергии. Передача данных на неограниченное расстояние. Работа в Web-приложении. Контроль освещенности зон. Балансовые процедуры. Управление зонами освещенности. | |
| Учет электрической энергии на промышленных предприятиях с географически разбросанными объектами и оборудованием, требующим учета | Первый уровень – PLC, RS485, Ethernet, Второй уровень - GSM (GPRS) | Счетчики с внутренним PLC-модемом: Меркурий 200, 201, 202 Меркурий 230 AR(T) СЕ102, СЕ301, СЕ303. Счетчики с портом RS485 | Получение данных о потреблении электрической энергии, профилях нагрузки, отчетность. Контроль параметров качества электрической энергии. Энергоанализ. Передача данных на неограниченное расстояние. Работа в Web-приложении. Контроль хищений электроэнергии. Балансовые процедуры. | |
Программное обеспечение формируется под конкретную задачу. Функциональность его безгранична и зависит от желаний Заказчика. Есть типовые простейшие решения, позволяющие обеспечить ручной мониторинг основных параметров. Есть сложные системные решения на базе технологии SCADA. Есть решения промежуточные, объединяющие конкретные технологические или учетные функции.
В зависимости от того, какое у Вас предприятие - ларек, гараж, гипермаркет, завод или сельскохозяйственная артель, мы предложим максимально выгодное техническое решение, позволяющие в кратчайшие сроки окупаемости выгодно потреблять энергоресурсы. Не стоит думать о том, что если Вы потребляете, по вашему мнению, немного, то это не требуется вашему бизнесу.
"Сэкономленные деньги - ЗАРАБОТАННЫЕ деньги!". Это простая истина позволит через очень короткий срок посмотреть на свое прошлое и будущее принципиально по-другому
