Наша компания выполняет следующий набор профилактических измерений:

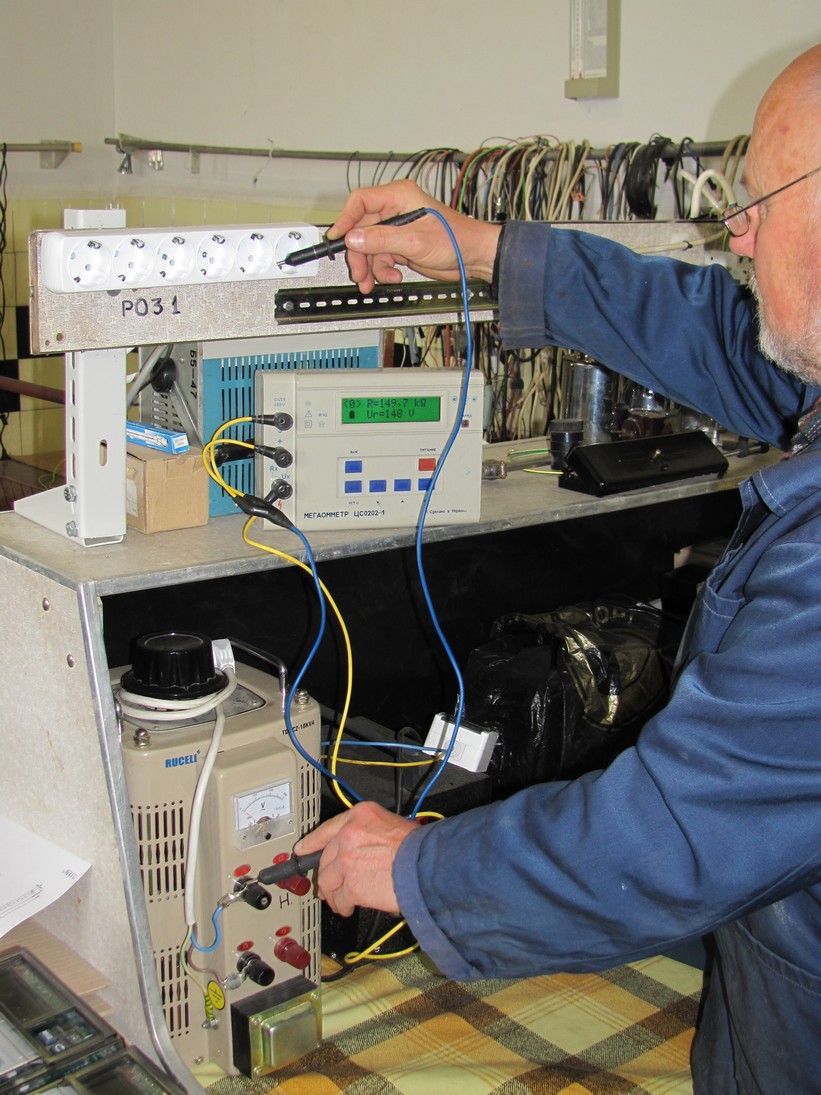

Измерение сопротивления изоляции применяются для следующего:

• Кабельные линии, Воздушные линии, Проводки и т.д.;
• Электрооборудование сети – трансформаторы, изоляторы, коммутационные аппараты и т.д.;
• Электрооборудование – двигатели, нагреватели, сварочные агрегаты, электроинструмент и т.д.;
• Освещение – светильники, преобразователи, выключатели и т.д.;
• Измерительные трансформаторы – тока, напряжения и т.д.;
• Распределительные устройства; Компенсирующие устройства и т.д.;
• и многое другое.

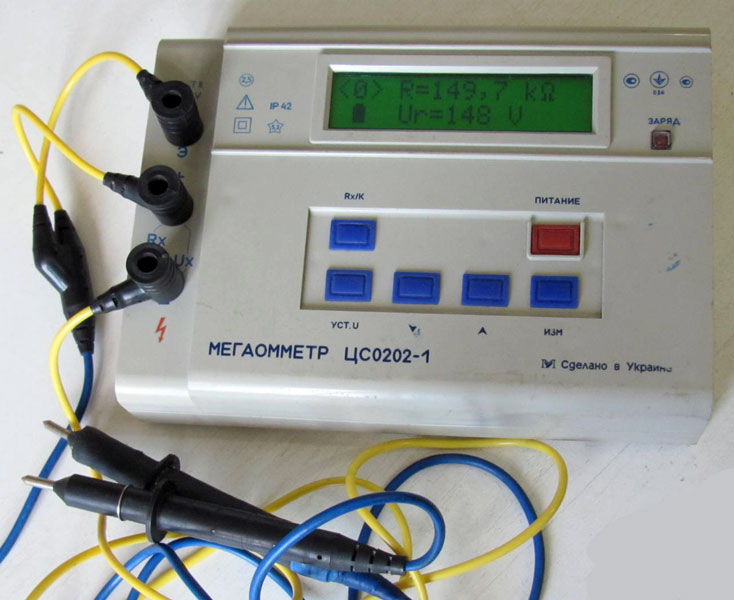

Физические величины, получаемые в результате измерений:		Измерения проводятся цифровым мегаомметром ЦС0202
R15	Электрическое сопротивление изоляции электрооборудования постоянному току, МОм (15 секунд)
R60	Электрическое сопротивление изоляции электрооборудования постоянному току, МОм (60 секунд)
KR	Коэффициент абсорбции (расчетная по первым двум физическим, величинам), О.Е.
Utest	Тестовое напряжение, при котором зафиксировано значение сопротивления, Вольт

Что конкретно предлагает наша компания в данном виде измерений?

Проведя измерение мегаомметром, например, М4100, вы, конечно, получаете результат измерения. Но только лишь качественный (не более). Сотрудники нашей компании предоставляют вам результат измерений в абсолютно количественном виде, характеризуя изоляцию тремя величинами – сопротивлением изоляции, напряжением, при котором оно зафиксировано и, при необходимости, качеством изоляции (коэффициент абсорбции). Данный результат дает вам возможность делать однозначные выводы – хорошая изоляция или нет!

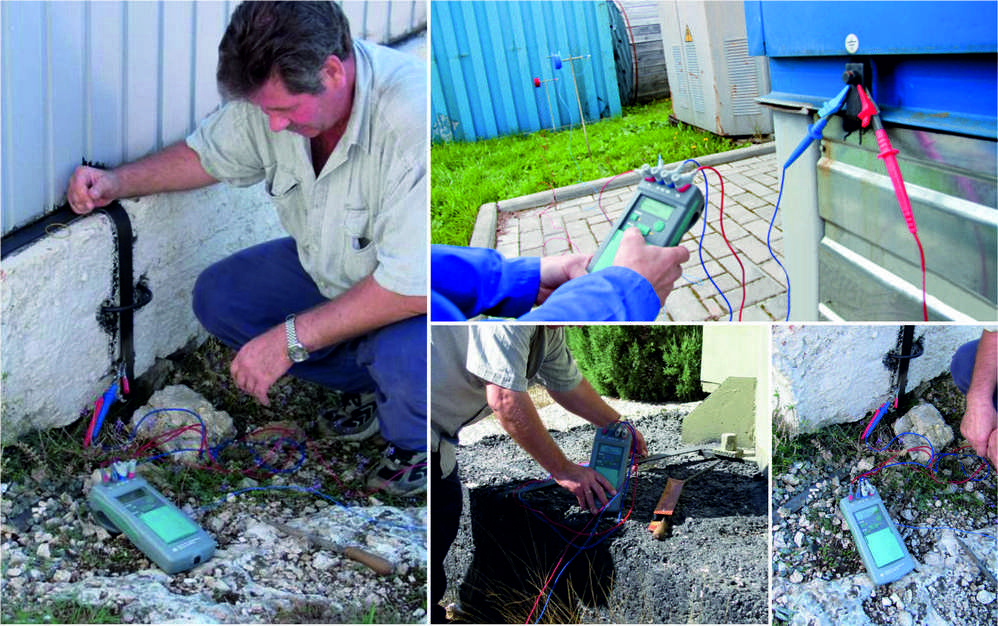

Измерение сопротивления цепей заземления

• Кабельные линии, Воздушные линии, Проводки и т.д.;
• Электрооборудование сети – трансформаторы, коммутационные аппараты и т.д.;
• Электрооборудование – двигатели, нагреватели, сварочные агрегаты, электроинструмент и т.д.;
• Освещение – светильники, преобразователи, выключатели и т.д.;
• Измерительные трансформаторы – тока, напряжения и т.д.;
• Распределительные устройства; Компенсирующие устройства и т.д.;
• и многое другое.

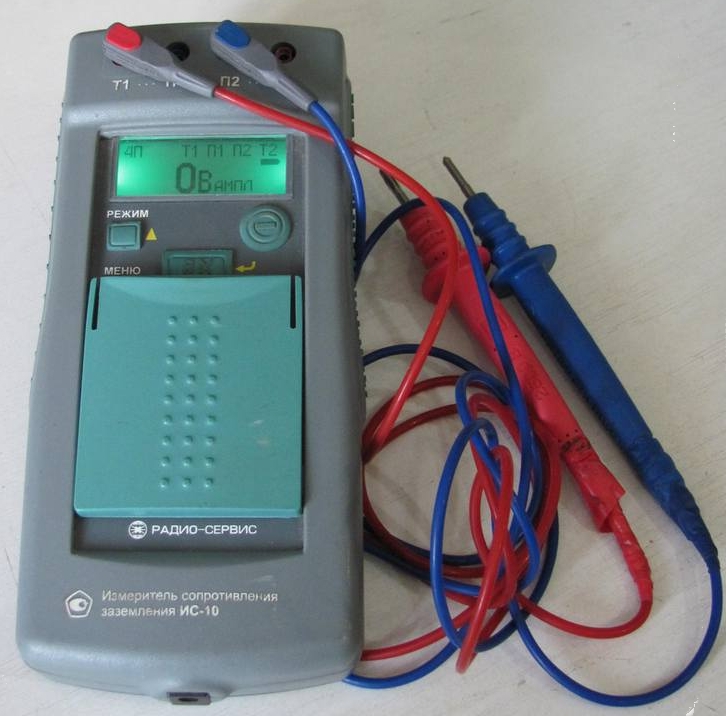

Физические величины, получаемые в результате измерений:		Измерения проводятся цифровым прибором ИС-10
RЗУ	Электрическое сопротивление заземляющего устройства, мОм (Ом)
RЗП	Электрическое сопротивление заземляющего проводника, мОм (Ом)
RКС	Электрическое сопротивление контактного соединения, мОм (Ом)
RЗ	Электрическое сопротивление заземлителя, мОм (Ом)
RУГ	Электрическое удельное сопротивление грунта, мОм (Ом) * метр
Utest	Напряжение на заземляющем (яемом) элементе (проводе, шине, корпусе), Вольт

Что конкретно предлагает наша компания в данном виде измерений?

Учитывая тот факт, что старые советские приборы (например, М416) имели очень ограниченную функциональность, измерения в основном производились внутри помещения и делались для оценки качества связи электрооборудования с шиной заземления (кстати, так это и называлось – металлосвязь, хотя такого термина документально не существует). Ответ на вопрос – «Заземлено ли оборудование?» данные измерения не давали.

Сотрудники нашей компании предоставляют Вам результат измерений в абсолютно количественном виде – сопротивление цепи заземления от конкретного двигателя до земли – сопротивление заземляющего устройства данного оборудования. Данный результат дает Вам возможность делать однозначные выводы – есть заземление или нет! Есть на заземляющем (яемом) элементе напряжение или нет!

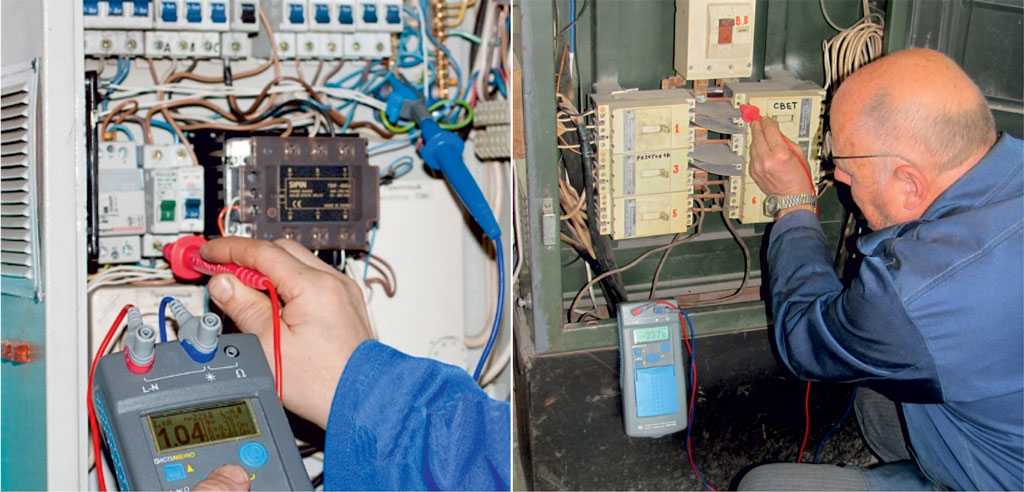

Измерение сопротивления цепей «фаза-ноль»

• Кабельные линии, Воздушные линии, Проводки и т.д.;
• Электрооборудование сети – трансформаторы, реакторы и т.д.;
• Электрооборудование – двигатели, нагреватели, сварочные агрегаты и т.д.;
• Освещение – светильники, преобразователи и т.д.;
• Конденсаторы, ТЕНы, блоки питания, сигнализация и т.д.;

применительно к элементам их защиты.

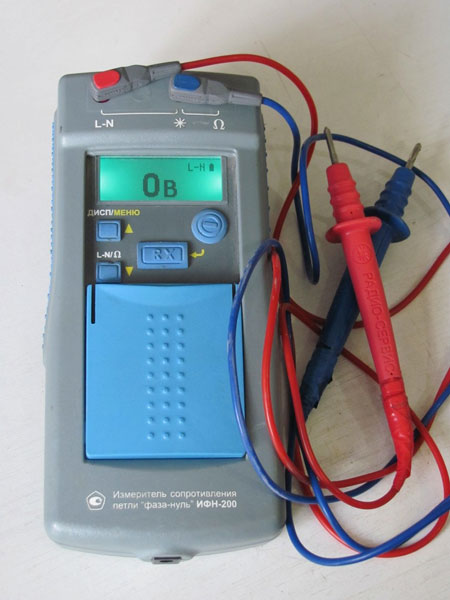

Физические величины, получаемые в результате измерений:		Измерения проводятся цифровым прибором ИФН-200
SФН	Полное электрическое сопротивление цепи, мОм (Ом)
RФН	Активное электрическое сопротивление цепи, мОм (Ом)
QФН	Реактивное электрическое сопротивление цепи, мОм (Ом)
RПТ	Электрическое сопротивление цепи постоянному току, мОм (Ом)
Utest	Напряжение в точке измерения при фиксации значения сопротивления цепи, Вольт
Itest	Ожидаемый ток короткого замыкания в данной цепи при данных условиях, Ампер
?	Угол сдвига фаз между напряжением и током в случае короткого замыкания, градусов

Что конкретно предлагает наша компания в данном виде измерений?

Учитывая тот факт, что старые советские приборы (например, М417), имели очень ограниченную функциональность, узкий диапазон измерения и огромную погрешность измерения, значение сопротивления цепи, получаемое в результате измерений, можно было использовать только для качественной оценки способности того или иного защитного устройства (автоматического выключателя, предохранителя) выполнить свои защитные функции. Ответ на вопрос – «Защищено или нет?» данные измерения давали очень поверхностно.

Сотрудники нашей компании предоставляют Вам результат измерений в абсолютно количественном виде – способность  защитного устройства конкретного двигателя при конкретных условиях (провода, их качество, питающая сеть и т.д.) – полное сопротивление цепи «фаза-ноль». Данный результат дает Вам возможность делать однозначные выводы – есть защита или нет! И на сколько она эффективна! Значительный массив дополнительной информации позволяет оценивать многие параметры сетевой организации и режимов работы конкретного оборудования.

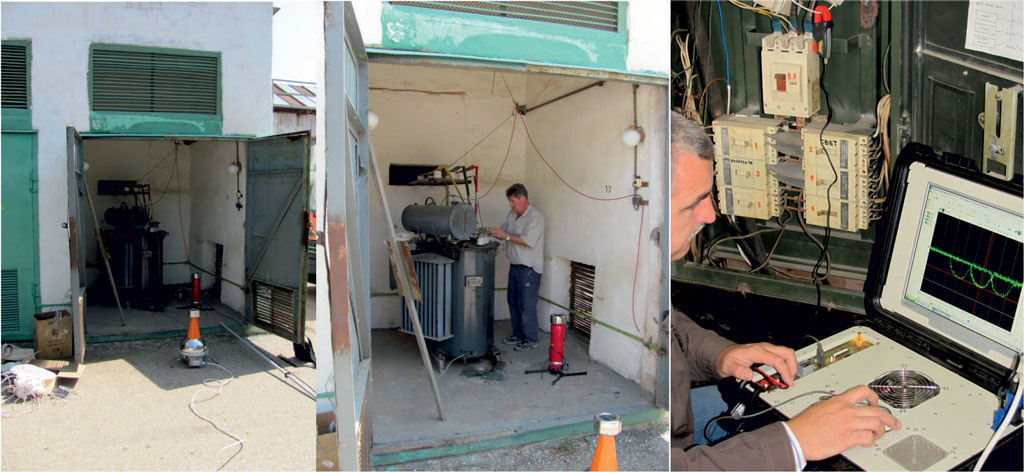

Измерения на силовых трансформаторах

• Электрическая прочность изоляции при повышенном напряжении (28кВ, 31,5кВ);
• Сопротивление изоляции постоянному току;
• Сопротивление обмоток с учетом положений переключателя;
• Коэффициент трансформации и его отклонение с учетом положений переключателя;
• Коэффициент абсорбции масляной изоляции;
• и многое другое.

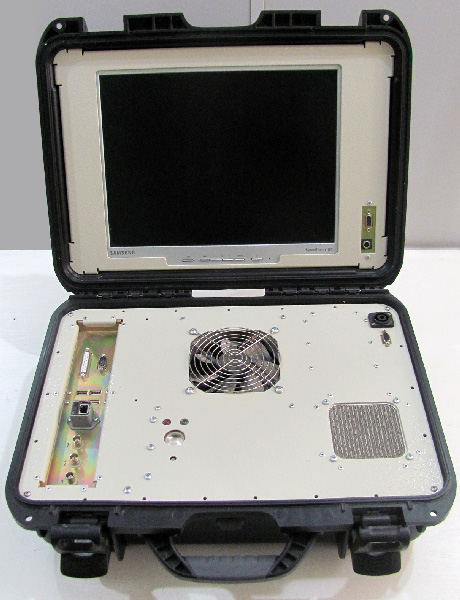

Физические величины, получаемые в результате измерений:		Измерения проводятся цифровым измерительным комплексом SCOP-A2
Ua	Амплитудное значение тестового напряжение – каждые 100 мс, кВ (В)
Urms	Действующее значение тестового напряжение – каждые 100 мс, кВ (В)
Kf	Коэффициент формы тестового напряжения – каждые 100 мс, о.е.
Ti	Длительность снижения тестового напряжения практически до нуля – непрерывно, мсек
Irms	Ток утечки на «землю» - непрерывно, мА (мкА)
-	Факты снижения тестового напряжения практически до нуля – непрерывно

Что конкретно предлагает наша компания в данном виде измерений?

Старый советский подход к состоянию силовых трансформаторов был очень простой – работает и ладно. Никто никогда (в основном) ничего не измерял и не делал. Но это положение подтверждалось высоким качеством и надежностью этих трансформаторов.

Но время не стоит на месте. В сетях все продолжают работать трансформаторы 1948 года выпуска. А новые трансформаторы (выпущенные реально новыми, а не те же старые, установленные в новый бак) далеко не того качества и надежности, которое было ранее.

Тестовое и измерительное оборудование, которым проверялась и проверяется, имеет очень ограниченную функциональность; «измерения» качества изоляции осуществляются по факту срабатывания электромагнитной защиты – факта конечного пробоя. Ответы на вопросы – «Что делать?», «Можно ли трансформатор отремонтировать?», «Сколько его можно еще эксплуатировать» - никто не давал.

Сотрудники нашей компании предоставляют Вам результат измерений в четко обоснованном, качественном (на графиках и осциллограммах) и количественном виде – все измеренные параметры трансформатора сгруппированы и даются конкретные предложения. Данный результат дает Вам возможность делать однозначные выводы – что делать с трансформатором дальше.

Профилактические измерения параметров сети и оборудования, проводимые специалистами нашей компании, включают в себя:

• Оформление и согласование Заявки (заказа) на измерения на вашем объекте
• Подписание договора и оплата счета
• Выезд специалистов с измерительным оборудованием на ваш объект
• Монтаж измерительного оборудования на измеряемом объекте
• Проведение непрерывных измерений
• Анализ полученных данных
• Выдача протокола испытаний (в случае необходимости документ дополняется графиками, диаграммами и рекомендациями).
• Выдача Акта выполненных работ
