Суть и цель

Электроприборы и оборудование предназначены для работы в определённой электромагнитной среде. Электромагнитной средой принято считать систему электроснабжения и присоединенные к ней электрические аппараты и оборудование, связанные кондуктивно и создающие в той или иной мере помехи, отрицательно влияющие на работу друг друга. При возможности нормальной работы оборудования в существующей электромагнитной среде, говорят об электромагнитной совместимости технических средств.

Единые требования к электромагнитной среде закрепляют стандартами, что позволяет создавать оборудование и гарантировать его работоспособность в условиях соответствующих этим требованиям. Стандарты устанавливают допустимые уровни помех в электрической сети, которые характеризуют качество электроэнергии и называются показателями качества электрической энергии (ПКЭЭ).

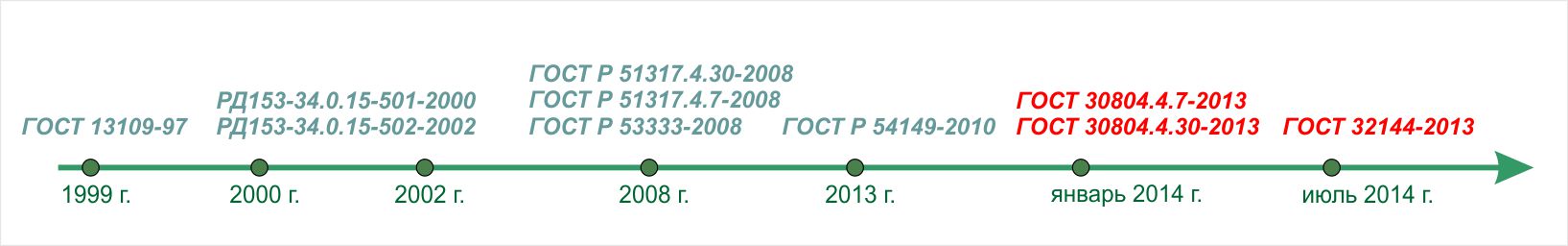

С эволюционным изменением техники изменяются и требования к электромагнитной обстановке, естественно в сторону ужесточения. Так стандарт на качество электроэнергии, ГОСТ 13109 от 1967 года, с развитием полупроводниковой техники был пересмотрен в 1987 году, а с развитием микропроцессорной техники пересмотрен в 1997 году. А сегодня действует ГОСТ 32144-2013.

Процесс контроля за ПКЭЭ является многогранным и затрагивает интересы нескольких участников электроснабжения и электропотребления. Данный процесс можно разделить на три основных части:

• Нормирование ПКЭЭ – базовая юридическая часть;
• Измерения (контроль) ПКЭЭ – организационно – техническая часть;
• Обеспечение – правовая часть.

Измеряемые в реальном времени физические величины дают возможность выполнить анализ соответствия ПКЭЭ требованиям нормативно технических документов.

Физические величины делятся на две группы:

• Основные – напряжение, частота, THD-фактор, время;
• Вспомогательные – ток, мощность, коэффициент мощности, энергия и другие.

Соотношения физических величин, в реальном процессе наблюдения, дают бесценную информацию, которую в последствии можно использовать для ремонта, модернизации, мероприятий по перераспределению нагрузок и многого другого.
