Нормирование ПКЭЭ

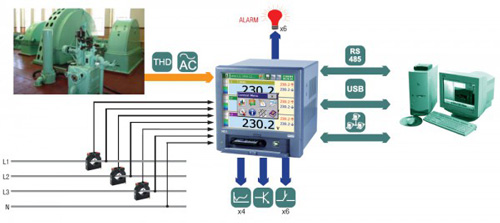

управление пкэ

Показатели качества электрической энергии, методы их оценки и, что самое главное, нормируемые значения определяет межгосударственный стандарт: «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения» ГОСТ 32144-2013.

ГОСТ действует на территории России с 2014 года и является обязательным к исполнению всеми участниками процесса электроснабжения вне зависимости от их форм собственности.

Основное: в соответствии с ГОСТ 32144-2013, период регистрации - одна неделя (семь полных суток). Время усреднения - 10 минут. Маркированные данные не учитываются. Параметры регистрации и обработки данных указаны в ГОСТ 30804.4.30-2013 (IEC 61000?4?30:2008) и ГОСТ 30804.4.7-2013 (IEC 61000?4?7:2009). Стандартные значения напряжений указаны в ГОСТ 29322-1992.



ОбозначениеНаименование ПКЭЭНормируемое значение
Продолжительные изменения характеристик напряжения
Δf отклонение частоты +/-0,2Гц за время 95% периода регистрации
Δf отклонение частоты +/-0,4Гц за время 100% периода регистрации
 Медленные изменения напряжения (более 1 минуты)
δU+ положительное отклонение напряжения   не более 10% Uном. или Uсоглас. за время 100% периода регистрации
δU- отрицательное отклонение напряжения  не более 10% Uном. или Uсоглас. за время 100% периода регистрации
 Колебания напряжения и фликер
 Pst кратковременная доза фликера  не более 1,38 за время 100% периода регистрации
 Plt  длительная доза фликера  не более 1,00 за время 100% периода регистрации
Несимметрия напряжений в трёхфазной системе
K2U коэффициент несимметрии напряжений по обратной последовательности          не более 2% за время 95%;  и не более 4% за время 100% периода регистрации
K0U коэффициент несимметрии напряжений по нулевой последовательности     не более 2% за время 95%;  и не более 4% за время 100% периода регистрации
Несинусоидальность напряжения
KU суммарный коэффициент гармонических составляющих напряжения  не более установленных в ГОСТ за время 95%;  и увеличенных в 1,5 раза за время 100% периода регистрации
KU(n) коэффициент n-ой гармонической составляющей напряжения  не более установленных в ГОСТ за время 95%;  и увеличенных в 1,5 раза за время 100% периода регистрации
Напряжение сигналов передаваемых по электрическим сетям
 - на рассмотрении (параметры не утверждены)
Случайные события
провал напряжения  менее 5% от опорного напряжения не во всех фазах
u прерывания напряжения  менее 5% от опорного напряжения во всех фазах
ΔtП длительность провала (прерывания) напряжения по ГОСТ
Uимп импульсное напряжение  по ГОСТ
Uп перенапряжение по ГОСТ
KперU коэффициент перенапряжения по ГОСТ


Основная масса явлений, происходящих в электрических сетях и ухудшающих качество электрической энергии, происходит в связи с особенностями совместной работы электроприёмников (нагрузок) и электрической сети.

В отношении этих явлений потребители электрической энергии имеют возможность тем или иным образом влиять на её качество. Относительно других ПКЭЭ, ситуация сложнее и только их подробный анализ с привязкой к режимам работы сети конкретного предприятия, может дать продуктивный результат в сторону улучшения данного ПКЭЭ.
