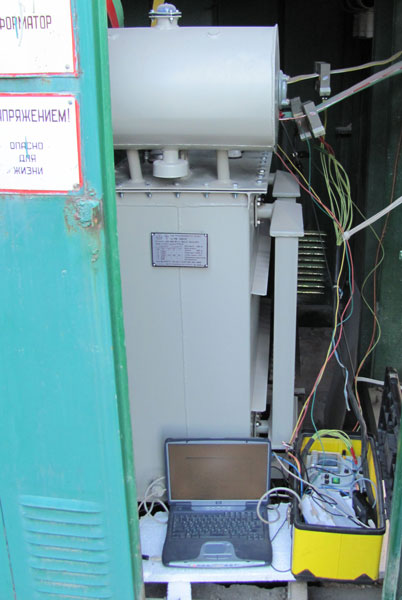

Измерения (контроль) ПКЭЭ

Контроль качества электрической энергии подразумевает однозначную оценку соответствия показателей установленным нормам, а дальнейший анализ качества электроэнергии — определение стороны виновной в ухудшении этих показателей.

Определение ПКЭЭ задача нетривиальная. Большинство процессов, протекающих в электрических сетях — быстротекущие, все нормируемые ПКЭЭ не могут быть измерены напрямую — их необходимо рассчитывать, а окончательное заключение можно дать только по результатам анализа большого объёма измеренных данных, выполненных с высокой скоростью, и одновременной математической и статистической обработкой.

Самый значительный массив измерений необходим для определения несинусоидальности напряжения по гармоникам отдельно (кстати, по этой причине в нашем прайс-листе анализ данного ПКЭЭ выделен в отдельную строку). Для определения всех гармоник (например, до 25-й включительно) требуется выполнять измерения мгновенных значений трёх междуфазных напряжений 256 раз за период. А для определения виновной стороны, одновременно измеряются мгновенные значения фазных токов, фазовый сдвиг между напряжением и током, и только в этом случае, возможно, определить с какой стороны и какой величины внесено то или иное вредное воздействие. По всем измеренным значениям выполняется быстрое преобразование Фурье.

Наиболее сложная математика применяется при оценке колебаний напряжения. ГОСТ 32144 нормирует эти явления для огибающей прямоугольной формы, а в сети колебания напряжения имеют случайный характер. Поэтому, приходится, сначала определять форму огибающей, после по указанным в ГОСТе коэффициентам приведения пересчитывать кривую и только после этого определять показатели. При этом размах изменения напряжения и доза фликера считаются принципиально по-разному.

И основное:

Если Вы решили определить качество электрической энергии и предъявить претензию поставщику или соседу (например, арендатору или субпотребителю), то законность Ваших действий должна базироваться на следующем:

• 1. Контроль ПКЭЭ допускается только приборами, внесенными в Государственный Реестр Средств Измерений России;
• 2. Контроль ПКЭЭ допускается только организациями, которые имеют на то соответствующие лицензии и сертификаты;
• 3. Местом контроля ПКЭЭ являются точки присоединения потребителей к сетям – границы балансовой принадлежности. Результаты полученных ПКЭЭ по измерениям, проведенным не на границе балансовой принадлежности не могут быть поданы как претензия;
• 4. ГОСТом установлена периодичность контроля качества электроэнергии — один раз в два года для всех ПКЭЭ, и два раза в год для отклонения напряжения.

Существуют задачи непрерывного мониторинга качества электроэнергии, требующие включения приборов контроля ПКЭЭ например в АСКУЭ. Есть средства учета, одновременно выполняющие функции счетчика электроэнергии, прибора контроля качества и биллинговой системы, рассчитывающей сумму, подлежащую к оплате с учётом скидок и надбавок за качество.
