Важно

Важное, применительно к оборудованию реактивной мощности,на чем хотелось остановиться чуть подробнее («памятка по мелочам»):

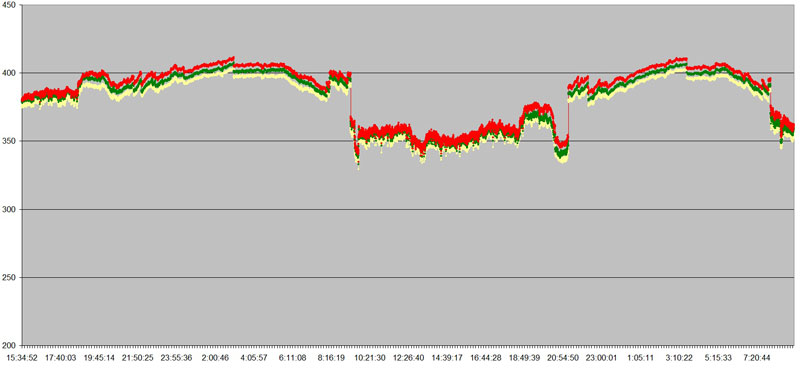

  • современные конденсаторы имеют фиксированное производителем значение номинального напряжения, превышение которого значительно снижает их ресурс, вплоть до выхода из строя. Обратите внимание на то, какое напряжение в Вашей сети;
  • симметричное оборудование измеряет и регулирует по одной фазе, «предполагая», что в двух оставшихся то же самое. Обратите внимание на то, какой регулятор установлен в оборудовании, и может ли он сделать «недокомпенсацию» (например);
  • в конструкции и алгоритме работы простых (типовых) установок компенсации реактивной мощности заложен параметр – время разряда (время включения, у каждого производителя по-разному). Не нужно, в надежде больше скомпенсировать, снижать это время до невообразимого предела. Вы значительно снижаете ресурс коммутационных аппаратов и не факт, что добиваетесь поставленной цели;
  • работа современных регуляторов (на страницу «Комплектующие для оборудования КРМ») строится на измерении физической величины: у одних это суммарный косинус фи сети (не путать с коэффициентом мощности), у других – реактивная мощность. Последние более эффективны;
  • оборудование компенсации реактивной мощности искажает форму тока в сети. На некоторых объектах это не принципиально. А на некоторых – архи-важно! Искажения могут быть значительными, причем это пагубно как для самого оборудования КРМ (надежность, эффективность и т.п.), так и для энергетики сети (КПД, эффективность работы сетевого оборудования, проблемы транспорта энергии и т.п.). В этих случаях необходимо применять более сложное фильтро-компенсационное оборудование.
Симметричная Несимметричная
Важно Важно

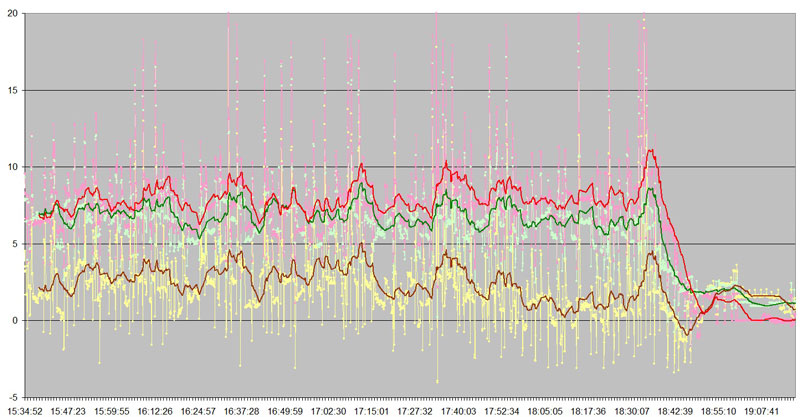

Характер изменения реактивной мощности в каждой фазе полностью (или в основном – не менее 90%) идентичен друг другу по обеим осям – время и значение мощности Характер изменения реактивной мощности в каждой фазе различен друг с другом по обеим осям (в любом соотношении) – время и значение мощности
Тип оборудования – симметричная установка с типовым регуляторомТип оборудования – несимметричная установка со специальным регулятором

Динамическая Статическая
Важно Важно

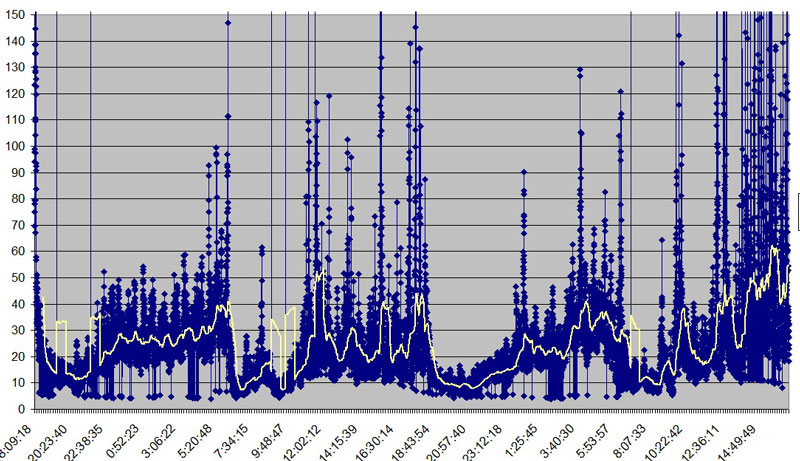

Характер изменения реактивной мощности суммарной или в фазах скачкообразный, меняется во времени динамично Характер изменения реактивной мощности суммарной или в фазах монотонный, меняется во времени спокойно
Тип оборудования – установка с быстродействующими полупроводниковыми контакторами и специальным регуляторомТип оборудования – установка с типовыми электромеханическими контакторами и типовым  регулятором

Индуктивная Емкостная
Важно Важно
Изменение реактивной мощности суммарной или в фазах происходит в верхнем (по отношению к оси времени) квадранте мощностей Изменение реактивной мощности суммарной или в фазах происходит в нижнем (по отношению к оси времени) квадранте мощностей
Тип оборудования – установка с типовыми конденсаторными ступенями и регуляторомТип оборудования – установка с дроссельными ступенями и специальным регулятором


А из этой информации следует, какое оборудование реактивной мощности (ссылка на страницу «Установки компенсации реактивной мощности») вам необходимо. Если это сварочный участок, на котором установлено некоторое количество сварочных машин различного принципа действия и мощности, то тип реактивной нагрузки будет охарактеризован так:

несимметричная, динамическая, смешанная (индуктивно – емкостная) нагрузка

Из этой характеристики однозначно вытекает – специальная установка компенсации реактивной мощности, построенная по смешанному принципу (часть симметричная, часть несимметричная), с полупроводниковыми и электромеханическими контакторами и специальным регулятором. Такую установку должны собирать и вводить в работу профессионалы.

Немного остановимся на различии принципов поперечной (параллельной) и продольной (последовательной) компенсации. В названии достаточно четко описано их принципиальное различие, но:

Важно

Поперечная (параллельная) компенсация осуществляет потребление (генерацию) реактивного тока параллельно сети. Классическая, массовая применяемость. Проста, надежна, не имеет принципиальных особенностей. Отработана многолетним применением огромного числа компаний. От количества фаз не зависит.

Описывать суть и особенности поперечной (параллельной) компенсации реактивной мощности смысла нет. Это неоднократно сделано во многих средствах массовой информации. Реактивная мощность оборудования создается реактивным элементом (емкостью конденсатора или индуктивностью дросселя) и направляется параллельно активной в обратном направлении с реактивной мощностью сети. На этом основан принцип.

Продольная (последовательная) компенсация осуществляет потребление (генерацию) реактивного тока последовательно сети. Нетиповая, с узким спектром применяемости. Проста, надежна, но имеет ряд принципиальных особенностей. Используется редко в необходимых случаях. Всегда идентифицируется количеством фаз.

Описывать суть и особенности продольной (последовательной) компенсации реактивной мощности смысл есть. Этот принцип использовался мало. Причиной тому являлась отсталость нашей конденсаторной промышленности (сделать устойчивый к токам короткого замыкания конденсатор в нашей стране было сложно). Конечно, такие конденсаторы имелись, но крайне ненадежные, очень дорогие и очень тяжелые. Сегодня мы с удовольствием используем конденсаторы импортные (ссылка на страницу «Комплектующие для оборудования КРМ») с прекрасными параметрами и характеристиками.

Важно

Продольная компенсация индуктивности линий (основная применяемость) обеспечивается включением последовательно с ней обратного по знаку емкостного сопротивления. Это сопротивление компенсирует индуктивное сопротивление линий, вследствие чего в ней уменьшается потеря напряжения. Если подобрать значение емкостного сопротивления так, чтобы Хс = XL, (т. е. обеспечить полную компенсацию индуктивного сопротивления линии), то падение напряжения в линии будет определяться только ее активным сопротивлением (как частный случай).

Основное достоинство принципа продольной компенсации заключается в автоматическом и безинерционном регулировании напряжения - отсутствие механически движущихся частей и контактов делает оборудование, построенное по данному принципу, весьма простым и надежным в эксплуатации. При одинаковом регулирующем эффекте мощность конденсаторов получается в 4 - 5 раз меньше, чем мощность конденсаторной батареи поперечной компенсации, выбранной только для регулирования напряжения.

К числу недостатков этого принципа можно отнести опасность появления на зажимах конденсаторов недопустимо высокого напряжения при сквозных коротких замыканиях в линии. Но эта неприятность должна быть устранена защитой, установленной в оборудовании такого типа.

В итоге можно сделать краткий вывод – корректное управление реактивной мощностью строится на информации, которую дает обследование вашей сети – Энергоаудит.

Да, без информации сложно четко и однозначно сформулировать «Что же требуется сделать». А порой и невозможно, не имея специального образования или специалиста. В случае если вам предлагают установить оборудование компенсации реактивной мощности по информации о мощности силового трансформатора (например) или потреблении за пол года, задумайтесь! Результат может быть не тем, что вы ожидаете.
