Схемы подключения

Схема 1. Одиночное включение.

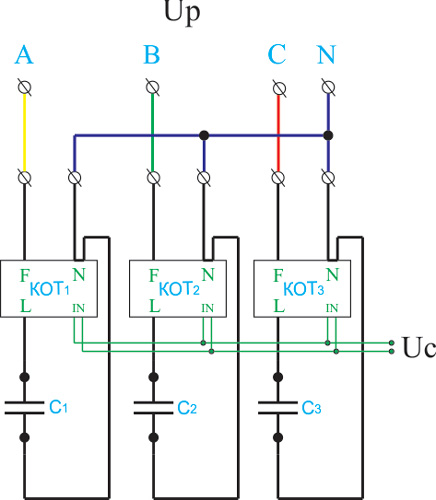

Схема 2. Соединение «Звезда». Групповое включение (для трехфазной сети) с возможностью пофазного управления.

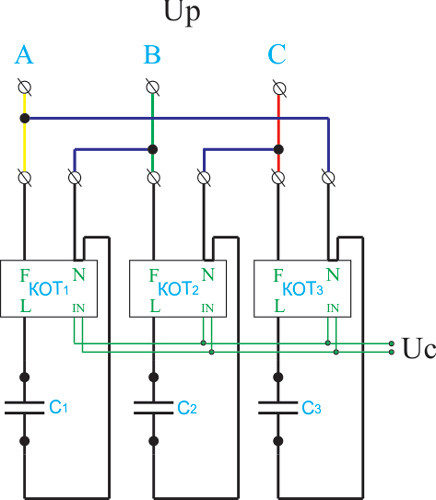

Схема 3. Соединение «Треугольник». Групповое включение (для трехфазной сети) с возможностью пофазного управления.

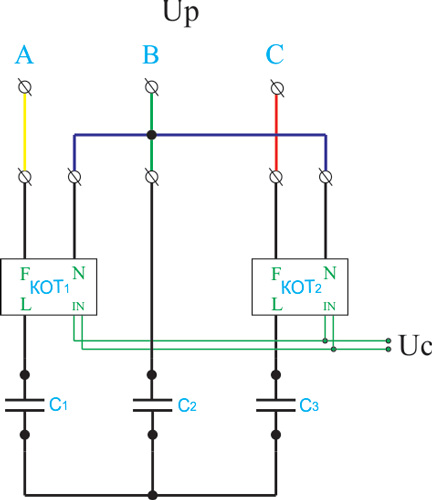

Схема 4. Соединение «Звезда». Групповое включение (для трехфазной сети) без возможности пофазного управления.

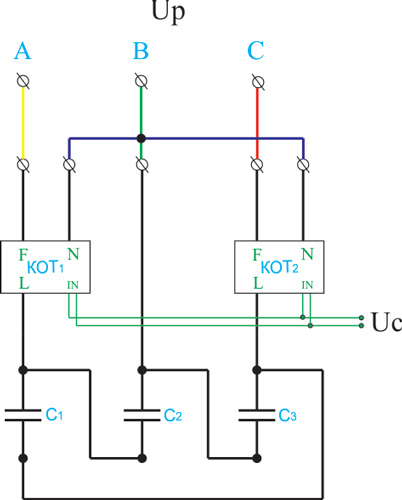

Схема 5. Соединение «Треугольник». Групповое включение (для трехфазной сети) без возможности пофазного управления.

Схема 1Схема 2Схема 3Схема 4Схема 5
полупроводниковый контактор полупроводниковый контактор полупроводниковый контактор полупроводниковый контактор полупроводниковый контактор
