Состав технических средств АСКУЭ "ЭНТЕК"

Правильный выбор приборов учета - это основа будущей системы

Основные требования к счетчикам:

  • наличие интерфейса  RS-485 для передачи информации;
  • многофункциональность,  передача данных по оперативным параметрам электрического тока – величина тока, напряжения, мощности и другим параметрам ЭЭ;
  • многотарифность;
  • сохранение профилей мощности с различными интервалами.

На данный момент система поддерживает следующие типы счетчиков электрической энергии:

счетчик электроэнергии счетчик электроэнергии счетчик электроэнергии счетчик электроэнергии счетчик электроэнергии счетчик электроэнергии
Серия Меркурий
Инкотекс, Россия

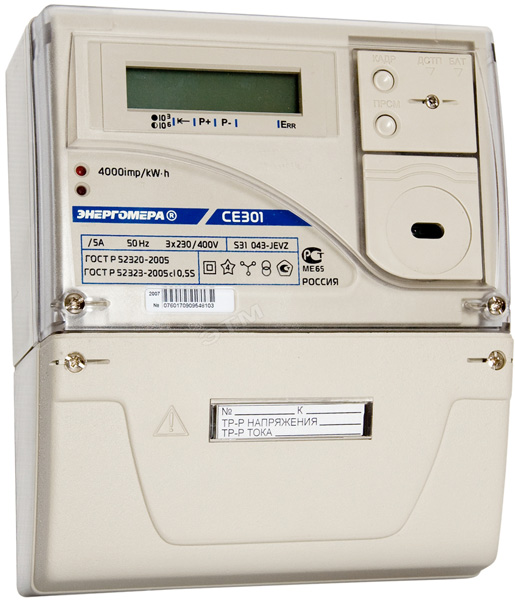

Серия ЦЭ и СЕ
Энергомера, Россия

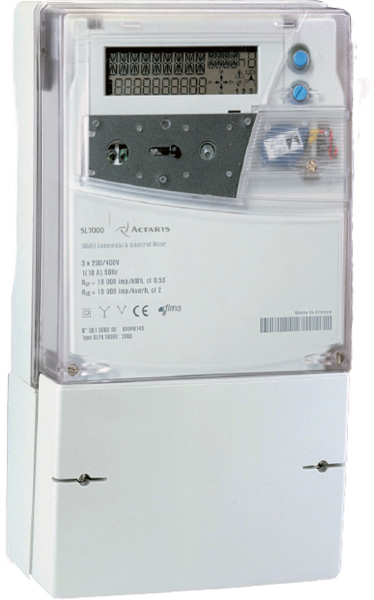

Серия SL и ACE
Actaris, Франция

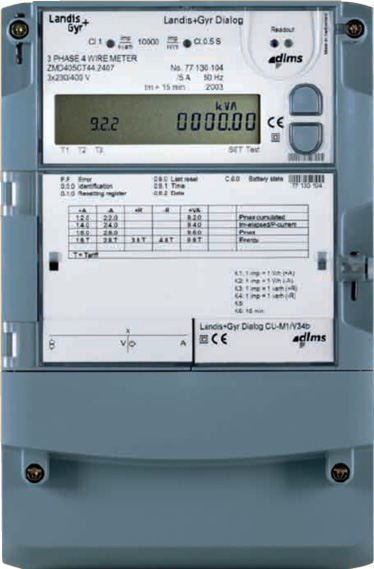

Серия ZMD
Landis&Gyr, Швейцария

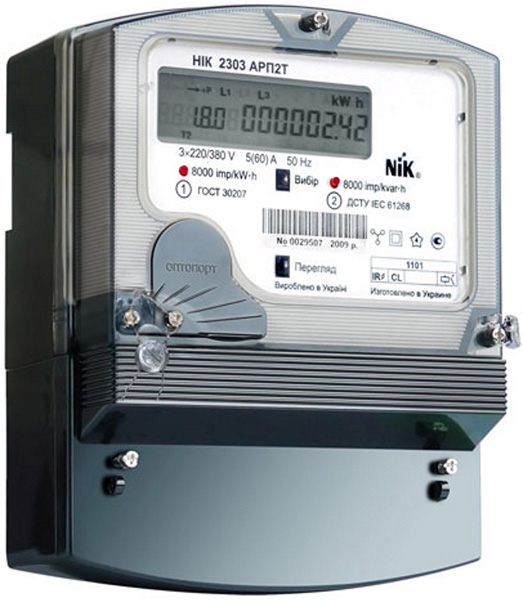

Серия NIK
NIK, Украина

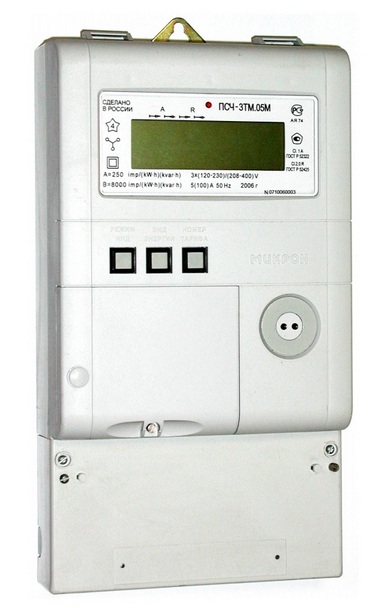

Серия СЭТ, ПСЧ
завод Фрунзе, Россия

Кроме вышеуказанных счетчикиов электрической энергии, ситемой поддерживаются следующие:

Счетчики разных производителей имеют разные протоколы обмена информацией, поэтому необходимо уточнять, поддерживает ли система работу с выбранными вами приборами учета. По заказу специалисты нашей компании могут подключить в систему любое средство коммерческого учета.

После дополнительного согласования со специалистами нашей компании возможно подключение другого счетчика электрической энергии.

Система поддерживает любую каналообразующую аппаратуру. В качестве часто используемых можно предложить следующие:

Модемы (GSM, GPRS):

модем модем модем модем модем
Серия Centerion Серия IRZ ATM2 Серия Овен Серия Teleofis Серия MOXA

в комплекте с антеннами (внешними и внутренними):

антенна антенна антенна антенна
Серия на магнитном основании Серия для крепления на вышке

После дополнительного согласования со специалистами нашей компании возможно подключение другого модема

Другие устройства и аппаратура обеспечивающия доступ к данным средств учета

Наша компания производит готовые технические решения, обеспечивающие функции связи и передачи данных, необходимые для Вашей конкретной задачи. Например:

шкафшкафшкафшкаф

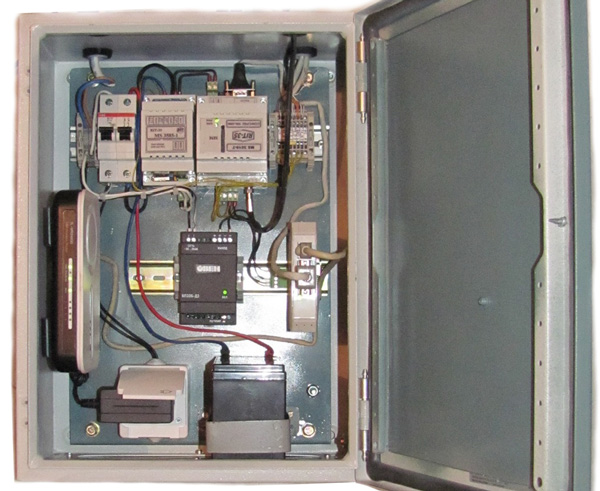

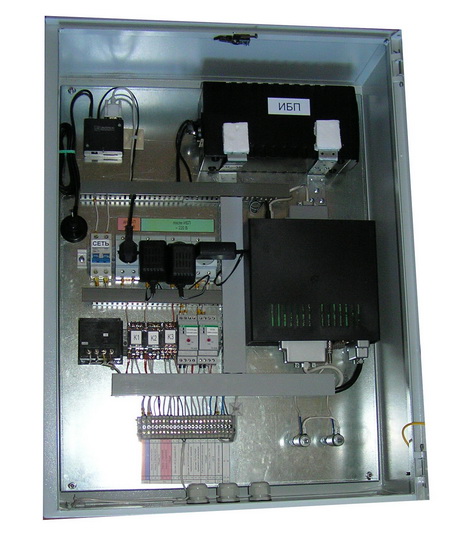

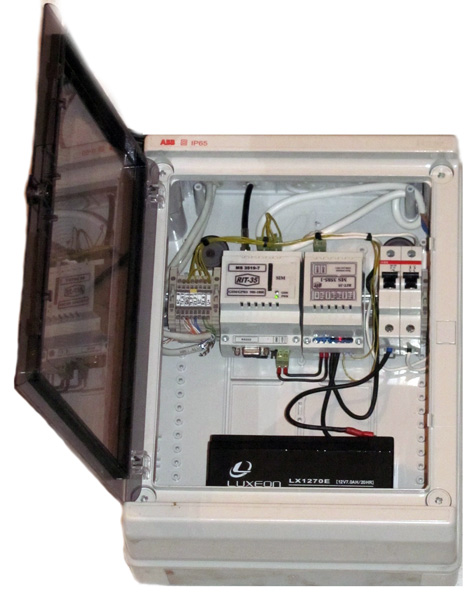

Шкаф коммуникационный ШК-012-УХЛ3Шкаф коммуникационный ШК-222-УХЛ3Шкаф коммуникационный ШК-113-УХЛ2Шкаф коммуникационный ШК-023-УХЛ1

 Параметры:
- каналы передачи данных – GSM;
- параметры эксплуатации – УХЛ3, 0°С +45°С;
- внутренние каналы – RS485;
- питание - ИБП, 220В 50Гц, Заряд автоматически

Параметры:
- каналы передачи данных – GSM, GPRS;
- параметры эксплуатации – УХЛ3, 0°С +45 °С;
- внутренние каналы – RS485; RS232; LAN; IA; ID
- питание - ИБП, 220В 50Гц, Заряд автоматически

Параметры:
- каналы передачи данных – OptoEthernet; Ethernet;
- параметры эксплуатации – УХЛ2, 0°С +40 °С;
- внутренние каналы – RS485; RS232; LAN;
- питание - ИБП, 220В 50Гц, Заряд автоматически

Параметры:
- каналы передачи данных – GSM; Wi-Fi; Ethernet;
- параметры эксплуатации – УХЛ1, -20°С +45°С;
- внутренние каналы – RS485; RS232;
- питание - ИБП, 220В 50Гц, Заряд автоматически

Каналы связи

Для обеспечения дистанционного сбора информации об учете электроэнергии, а также для решения других задач, в системе могут использоваться следующие каналы связи:

Организация таких каналов для многих ныне действующих объектов сопряжена с большими затратами. При необходимости возможна их закладка на новых объектах (на этапе строительства).

Применениена больших объектах со сложной сетевой структурой и большим трафиком данных.

Преимущества
  • являются персональными;
  • максимально надежны;
  • позволяют создавать не только системы учета электроэнергии, но и полноценные системы диспетчеризации.
Недостатки
  • очень высокая цена канала и поддержания его работоспособности

по технологии GSM в режиме CSD - часто используются ввиду широкого распространения сетей GSM, доступности оборудования, невысокой стоимости организации канала связи и его последующей поддержки (особенно это стало актуально после исключения оплаты входящих звонков).

Преимущества
  • доступность и невысокая цена
Недостатки
  • ограниченное применение для задач оперативного контроля ввиду отсутствия постоянного канала связи;
  • негарантированное качество связи.

по технологии GSM в режиме GPRS – в основном используются при более выраженном функционале системы в сторону диспетчеризации. Используются ввиду широкого распространения сетей GSM при невысокой надежности потока данных поступающего/уходящего на объект.

Преимущества
  • доступность и невысокая цена
Недостатки
  • более низкий приоритет передачи данных, что негативно сказывается на качестве канала в загруженных сетях GSM;
  • необходимость статического IP-адреса.
Применение на небольших объектах для решения задач учета на трансформаторных подстанциях с прямым опросом небольшого количества счетчиков или использованием УСПД при большом количестве точек учета



Технология передачи данных по кабелям силовой сети. В настоящее время активно развивающаяся для решения задач особенно учета в сетях 0,4 кВ.

Преимущества
  • невысокая цена создания канала;
Недостатки
  • связаны с конкретными реализациями и существующими ограничениями на длины линий сети 0,4 кВ (необходимость грамотно подходить к выбору производителя оборудования);
  • технология ограничена задачами диспетчеризации только в том объеме, который был предусмотрен разработчиком той или иной системы PLC;
  • низкая скорость передачи данных.
Применение Оптимально использование технологий PLC для организации учета в жилом секторе (многоквартирные жилые дома, поселки) с установкой концентраторов PLC в комплектных шкафах внутри трансформаторных подстанций



Технология передачи данных самая распространенная на сегодняшний день. Сбор данных по каналам Интернет является наиболее эффективным и экономически выгодным. Стоимость каналов связи и трафика минимальна, обеспечивается работа в режиме реального времени.

Преимущества
  • доступность и невысокая цена;
  • возможность создания распределенных систем;
Недостатки
  • зависимость от провайдера;
Применение на любых объектах, где это доступно



Технология прямого опроса и передачи данных. Самая простая и самая надежная на сегодняшний день. Сбор и передача любых данных по проводному канала интерфейса обеспечивает максимальную надежность и функциональность системы.

Преимущества
  • доступность и невысокая цена;
  • возможность создания распределенных систем;
Недостатки
  • значительная стоимость монтажных работ;
  • необходимость учета влияния помех.
Применение Применяется на любых объектах, где доступна прокладка проводной связи.
